HDMI9进9出一体化HDMI矩阵介绍

作者: 深圳市蓝舟视讯科技有限公司发表时间:2019-04-03 11:32:37浏览量:1202

针对在一些中小规模拼接屏项目中所要求的矩阵结构简单紧凑、性价比高的要求,深圳市蓝舟视讯科技有限公司推了出9进9出的一体化HDMI矩阵。其在具备结构简单紧凑、性价比超高的同时,也继承了蓝舟视讯公司矩阵家族所具备的稳定可靠、控制简单的特点。
文本标签:HDMI矩阵、HDMI矩阵费用、HDMI矩阵价格、HDMI矩阵图片、HDMI矩阵厂家

针对在一些中小规模拼接屏项目中所要求的矩阵结构简单紧凑、性价比高的要求,深圳市蓝舟视讯科技有限公司推了出9进9出的一体HDMI矩阵。其在具备结构简单紧凑、性价比超高的同时,也继承了蓝舟视讯公司矩阵家族所具备的稳定可靠、控制简单的特点。

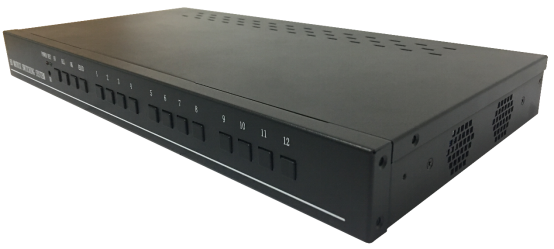

一、 外观结构


本矩阵采用1U标准机箱设计,结构紧凑,黑色雅致,美观大方。


HDMI矩阵


二、 外接接口


本矩阵的外部接口及定义见下图及表格。





序号

接口名称

功能描述

1

电源口AC220V

提供220V交流电

2

RJ45

RS232控制口

3

9针串口(公头)

RS232控制口

4

9针串口(公头)

RS232控制环出

5

输入HDMI1~9

HDMI输入口

6

输出HDMI1~9

HDMI输出口


三、 产品特点


作为盛显公司矩阵家族中的重要一员,本矩阵具有如下特点:


 一体化设计,结构简单紧凑,超高的性价比;


标准化1U机箱设计,完美兼容机架式安装;


 全数字无压缩技术设计,保证了信号的无失真传输;


 高速数字交换技术设计,使得高清、全高清数字图像的交换与处理变得更加轻松与稳定;


 ESD保护,防止因静电导致板芯片或器件的击穿或受损;


掉电保护,当因突发情况发生断电时,矩阵能保存断电前的切换状态,待重新上电后设备自动切换到断电前的切换状态;


 用户自定义场景的存储与调用,用户可以通过控制软件将矩阵的切换状态定义为场景,并进行调用。提供多达9组自定义场景的保存与调用

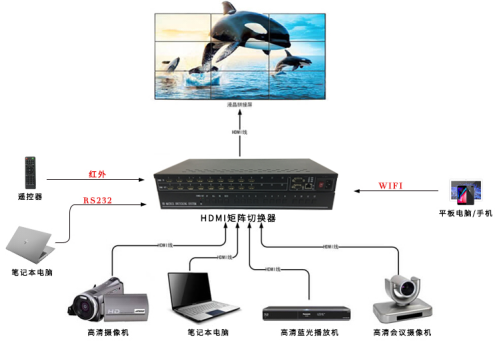

四、 多种控制方式


矩阵切换器


本矩阵支持多种控制方式,可以根据实际需要进行选择。控制方式包括:


 按键控制:矩阵前面板提供了相关切换按键,可以进行信号的通道切换;


 遥控器控制:可以使用标配的红外遥控器进行信号的通道切换;


 PC电脑控制:通过在PC电脑上安装控制软件,实现信号的通道切换控制;


 平板及手机控制:通过购买蓝舟视讯的无线控制模块及下载App应用软件,可以实现信号的通道切换。
