最近公司碰到了很多客户在咨询了解一些老的视频监控系统进行技术改造的相关方案，主要的问题是在新增网络监控设备(网络摄像头、NVR)的同时，又要从减少投资成本的角度考虑来保留原有已经建好的老的模拟监控设备(模拟摄像机、DVR)，在完成升级改造后，原有的模拟监控设备与新增的网络监控设备要能够做到由同一套系统进行解码上墙，并能够进行统一管理与控制。

　　针对这种需求，深圳市蓝舟视讯科技有限公司推出的分布式拼接处理器可以完美的解决这类问题，对于网络摄像机、NVR可以直接接入;而对于模拟摄像机，可以利用编码器将模拟摄像机转成网络信号后接入，比如海康的DS-6716HW全高清视频服务器，就可以同时完成16路全高清模拟摄像机的网络编码;而对于DVR，可以利用DVR提供的SDK，经过在分布式拼接处理器系统里面的流媒体视频服务器上进行简单开发后实现DVR的接入。在实现网络监控设备及模拟监控设备的接入后，终端用户即可利用控制软件来对各种监控设备进行集中管控，实现信号的任意切换及拼接漫游显示。

　　一、首先说下典型的几个工程案例：

　　1、某小区视频监控升级改造系统

　　此项目为某小区视频监控升级改造系统：共计有320路2012年以前安装的模拟摄像机，20多台海康的DVR，现需新增多台网络监控设备，由于模拟监控线路及设备都是好的，甲方为了节约成本，需要将两套系统无缝兼容集中解码上墙，电视墙为12块监视器+4块拼接屏，解码设备可以集中统一控制管理模拟与网络的监控设备，可以实现任意切换，任意拼接，报警联动等需求。

　　2、某监控升级改造系统

　　此项目为500多路2012年以前的模拟监控系统，新增200万网络摄像机100多个，通过分布式处理器无缝兼容两套监控系统，混合使用，集中解码上到24个监视器+2*2拼接电视墙，实现数模任意切换，拼接，报警联动等。

　　3、某升级改造监控系统

　　此项目为：9台24路海康DVR，共216路模拟摄像机;3台32路海康NVR ，共计96路网络摄像机，全部摄像机要集中解码到8个监视器和4块拼接屏上显示，实现任意切换，任意拼接及报警联动等。

　　二、一个真实项目的详细介绍

　　本项目原有128个模拟摄像机，现在又要新增128个网络摄像机，拼接屏为12个。用户在选择方案时，对现在市面上的外置拼接处理器和解码矩阵也做了对比，最终还是选择本公司的分布式拼接处理器。对于外置拼接处理器而言，网络解码卡很贵，而且需要将网络摄像头进行宫格平铺显示，操作起来非常不方便;而解码矩阵虽然也具备强大的网络解码能力，但是其与外置拼接处理器的网络解码卡一样，需要将网络摄像头进行宫格平铺显示，无法进行拼接漫游与叠加显示，操作非常不便。

　　以3x4的大屏显示为例，通过本方案，网络摄像头可以轻松实现接入，由于本方案支持H.265解码及最大支持4k摄像头解码(800万像素)，可以在未来数年内持续满足客户网络摄像头的接入需求。本方案中的节点机具备强大的解码能力，单屏可以实现16路1080p解码，就目前12个屏来说，具备192路1080p的解码能力。由于本方案的输出也是具备强大的扩展性，在未来客户需要增加显示屏时，只要增加输出节点就行，前期的投资不会浪费。

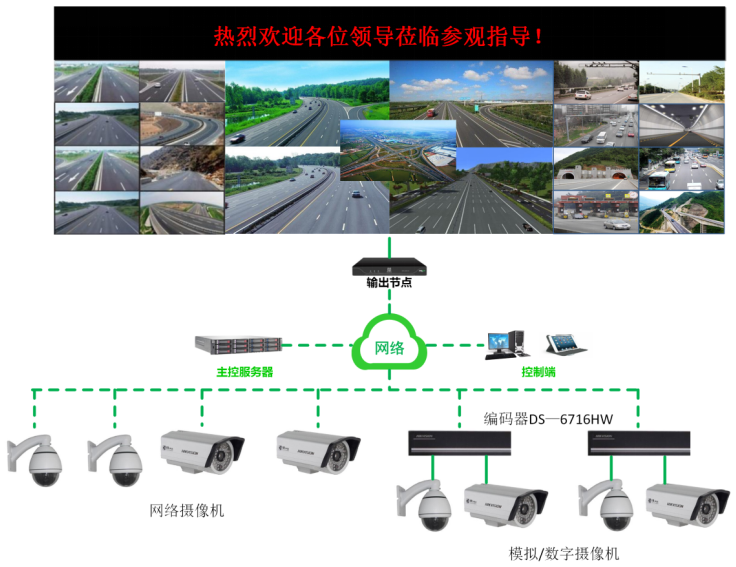

　　1、模拟摄像头部分，我们保证原有设备和线材不动的情况下，在这个部分增加了模拟编码器设备，把模拟摄像头的信号编码成网络信号进行传输，用我们分布式处理器来直接进行解码上墙显示。

　　2、网络摄像头部分，我们可以直接对网络摄像头部分进行解码上墙显示。

　　说明：

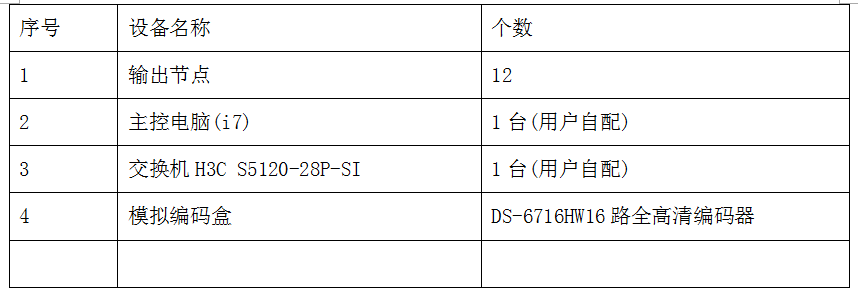

　　配置清单里面的交换机主要考虑了输出节点及主控服务器，对于网络摄像头和电脑的接入，用户可以接入其他交换机，再将该交换机接入上述清单所述的交换机。模拟编码盒可以同时接入16路模拟信号，根据前端模拟摄像头的数量决定采购数量。

　　本方案支持信号的跨屏开窗,信号窗口的任意漫游与叠加,用户通过控制软件可以轻而易举的完成信号的切换。同时，本系统还支持场景的预设和场景的轮询，可以实现批量信号的一键式上墙和海量视频信号的分批次轮询显示。另外，本方案还支持信号预览与整墙回显，用户在信号切换前可以提前对信号进行预览确认，在确保信号无误后再投放。用户还可以通过控制软件对大屏的显示内容进行监视，即使客户不在大屏前操作，通过预览回显也可以“身临其境”的操作，非常方便。
